產品特點

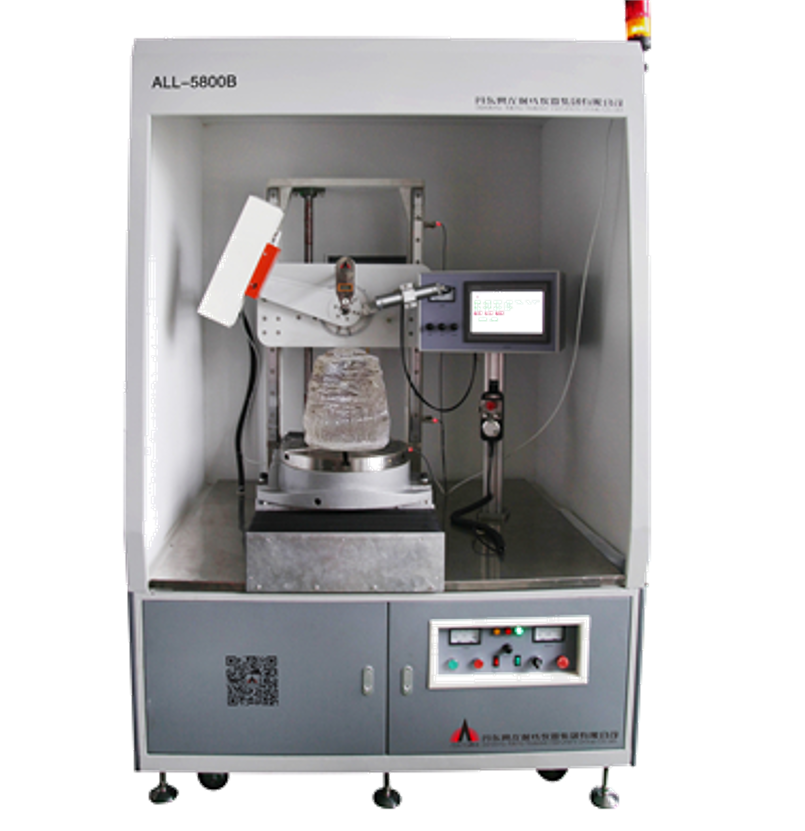

該儀器針對藍寶石晶錠需對A 、C 、R、M向等多角度進行測量定向粘結而研發設計的，而且對硅單晶，砷化鎵等晶體角度均可測量定向粘結 ，不但解決了大尺寸晶體不能一機測量定向多角度的難題，而且綜合精度為±30″ ，確保晶體測量 ，定向粘結的準確性。是國內目前先進的機電光一體化的新產品。
該儀器上下升降系統,前后上料系統及衍射測量系統均由步進電機驅動，操作簡單 ，先進的PLC程序穩定可靠，故障率低可長時間連續無故障運行，多點傳感器限位裝置增加了穩定性 。設備的專用二維夾具調整范圍為±4度 ，可有效滿足300kg以內晶錠的粘接定向 ，操作者可以很容易調整出所測量定向的角度 ，特制對稱鎖緊裝置可避免切割或掏棒引起的夾具松動 。360度旋轉復檢一鍵完成方便準確，有效的減輕了操作者的工作強度，從而減少了單件晶錠定向的時間 ，提高了生產率 。
采用高精度歐姆龍編碼器記錄衍射角度 ，并通過觸摸屏顯示 ，同時也實時顯示回轉工作臺的旋轉角度 。對多個角度可自動定向，減少人為誤差，提高檢測效率。
技術指標
● 輸入電流：單相交流電壓220V ，50Hz ，1KW
● X 射線管：銅靶、風冷 、管電壓30KV ，管電流：0~5mA
● 計 數 器 ：蓋革計數管
● 時間常數 ：1、2 、3檔
● 角度調整 ：專用二維夾具
● 檢測位置 ：數顯表顯示0位
● 工作臺前后運動 ：電動 ，自動限位
● 上下升降 ： 電動
● 工作臺旋轉：電動
● 光 閘： 電動
● 綜合精度為 ：±30″
● 外形尺寸 ：1390（長）×1215（寬）×2126（高）mm
● 儀器重量 ：570kg
